Тихоходное грузоподъемное устройство, изготавливается в соответствии с ТР ТС 010/2011 на основе электропривода. Оборудование сертифицировано и запатентовано: Сертификат № ЕАЭС RU C-RU.AД07.B.01324/20 серия RU №0222949, патенты: № 133519 – ловитель для грузового подъемника, №84009 – каркас шахты подъемника, № 75419 – ограждающие устройство.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ГРУЗОВОГО ПОДЪЕМНИКА
| 1. Габариты всего устройства, мм: |
| Ширина х Глубина х Высота |
3900*×2200*×19 537* |
| 2. Масса, кг |
4 240* |
| 3. Высота подъема, мм |
14 628 |
| 4. Грузовая клеть
Габариты: ширина х глубина х высота, не менее, мм (в свету) |
3300(2900)*×1950*×2500* |
| 5. Автоматические остановки |
Да |
| 6. Устройства безопасности: |
|
| Наличие ловителя |
Да |
| Реле контроля фаз |
Ротор 3 |
| Устройство контроля слабины каната |
Да |
| Блокировка дверей шахты (внешнего ограждения) |
Электромеханическая защелка |
| 7. Грузоподъемность, нетто, кг |
1000* |
| 8. Количество остановок/ дверей |
5/5 |
| 9. Привод* |
| Мощность, кВт, не более |
5,5 |
| Номинальный ток, А, не более |
15,0 |
| Напряжение, В |
380 |
| Скорость подъема-спуска, м/сек |
0,13 |
| 10. Рекомендуемое число циклов подъёма-спуска в час (при ПВ=40%) |
6 |
| 11. Производительность, т/час |
12,0 |
Грузовой подъемник ПГ-ШН/В-1000-14,628 является стационарным подъемником с высотой подъема 14,628 м и грузоподъемностью до 1000 кг. Подъемник предназначен для подъема - спуска грузов, комплексной автоматизации транспортировки, погрузочно-разгрузочных операций внутри или снаружи зданий и сооружений. Механизм подъема канатный, с машинным приводом от электропривода. Управление подъемника кнопочное, осуществляется с кнопочных постов управления расположенных на остановках.
Подъемник представляет собой сборную металлоконструкцию, основными составными частями которой являются: расстрелы/направляющие, электропривод, грузовая кабина, кнопочные посты управления (КПУ), электрошкаф, распашные двери, раздвижные решётки.

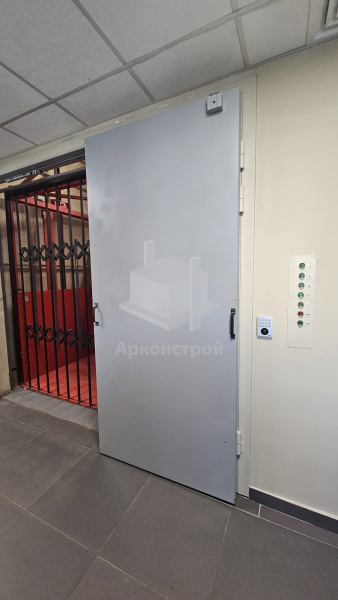

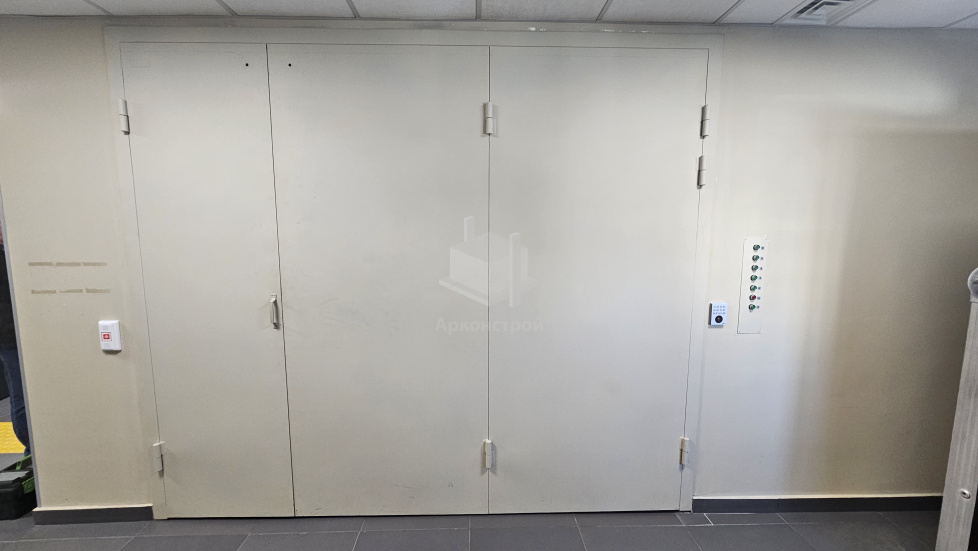

Грузовая кабина перемещается в системе направляющих при помощи специальных колесных опор, ограждается с трех сторон листовым металлом и сварной сеткой. Кабина не проходная. Со стороны загрузки-выгрузки устанавливаются раздвижные решетки. Грузовая кабина оснащается ловителем резкого торможения. В случае обрыва каната максимальный ход грузовой клети, составит не более 150 мм. Двери/ворота шахты противопожарные (EI30, ш*в 2900*2400, 5 шт.) оснащаются электромеханической блокировкой, предотвращающей их открывание при отсутствии грузовой кабины на этаже. Привод расположен вверху. Управление устройством осуществляется с помощью КПУ, с кнопками со световой индикацией, расположенных на этажах и закрепленных или на элементах самонесущей шахты или на расстоянии не далее 0,5м от нее. Все металлоконструкции покрываются эмалью серого цвета. Грузовая платформа покрываются эмалью красного цвета.
