ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ГРУЗОВОГО ПОДЪЕМНИКА
| 1. Габариты всего устройства, мм: |
| Ширина х Глубина х Высота |
1900*×2500*×8300* |
| 2. Масса, кг |
2 350* |
| 3. Высота подъема, мм |
4800 |
| 4. Грузовая клеть
Габариты: ширина х глубина х высота, не менее, мм (в свету) |
1500(1400)*×2200*×2000 |
| 5. Автоматические остановки |
Да |
| 6. Устройства безопасности: |
|
| Наличие ловителя |
Да |
| Реле контроля фаз |
Ротор 3 |
| Устройство контроля слабины каната |
Да |
| Блокировка дверей шахты (внешнего ограждения) |
Да, Электромеханическая защелка |
| Концевые выключатели решётки(ограждение кабины) |
Да |
| Тепловое реле |
Да |
| Аварийная кнопка «СТОП» |
Да |
| Аварийные концевые выключатели |
Да |
| 7. Управление |
|
| Кнопочный пост управления на каждом этаже, вызов и отправка кабины с любого на любой этаж |
Да |
| Световая индикация положения кабины |
Да |
| 8. Грузоподъемность, нетто, кг |
1000 |
| 9. Количество остановок/ дверей |
2/2 |
| 10. Привод* |
| Мощность, кВт, не более |
4,5 |
| Номинальный ток, А, не более |
15 |
| Напряжение, В |
380 |
| Скорость подъема-спуска, м/сек |
0,13 |
| 11. Рекомендуемое число циклов подъёма-спуска в час (при ПВ=40%) |
18 |
| 12. Производительность, т/час |
36,0 |

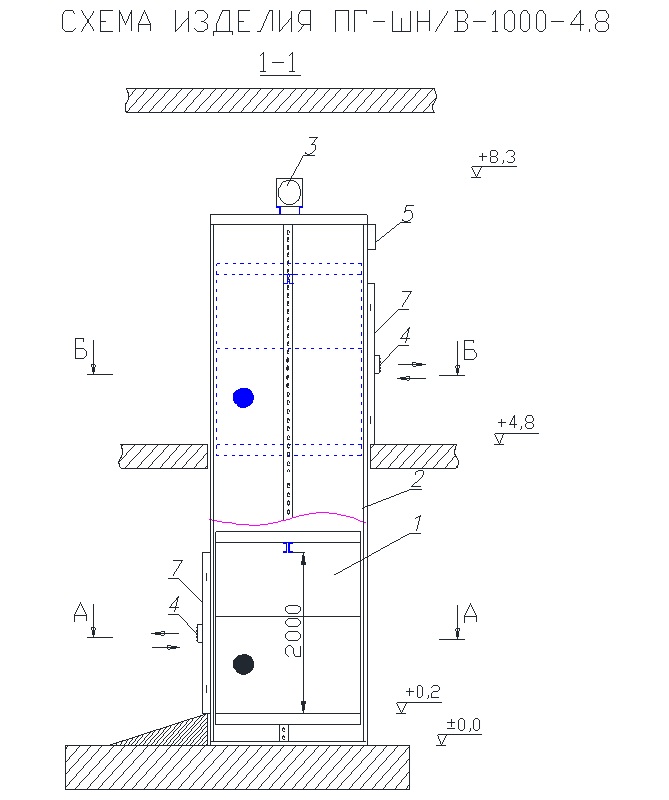

Грузовой подъемник ПГ-ШН/В-1000-4,8 является стационарным подъемником с высотой подъема 4,8 м и грузоподъемностью до 1000 кг. Подъемник предназначен для подъема - спуска грузов, комплексной автоматизации транспортировки, погрузочно-разгрузочных операций внутри или снаружи зданий и сооружений. Механизм подъема канатный, с машинным приводом от электропривода. Управление подъемника кнопочное, осуществляется с кнопочных постов управления расположенных на остановках.

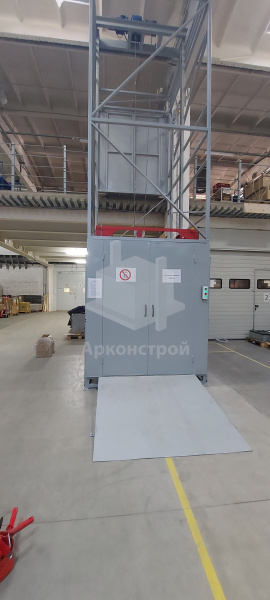

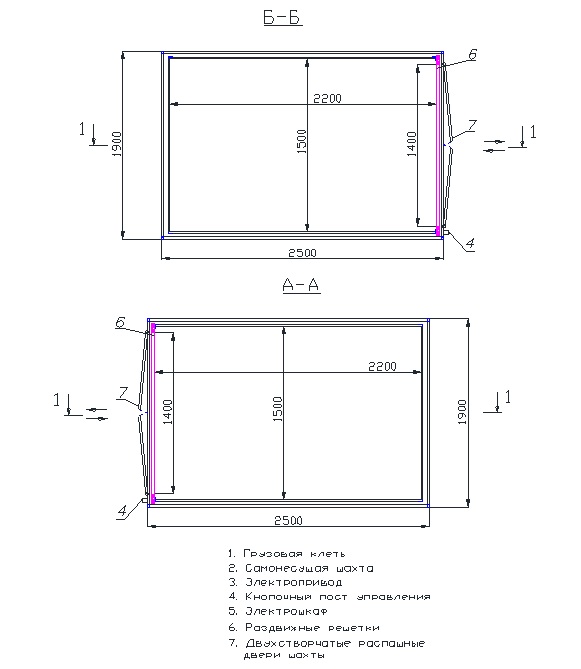

Подъемник представляет собой сборную металлоконструкцию, основными составными частями которой являются: самонесущая шахта, электропривод, грузовая кабина(с ручным открыванием решеток), кнопочные посты управления (КПУ), электрошкаф, распашные двери.
Грузовая кабина перемещается в системе направляющих при помощи специальных колесных опор, ограждается с двух сторон листовым металлом и сварной сеткой. Кабина проходная на 180 градусов. Со стороны загрузки-выгрузки устанавливаются раздвижные решетки. Грузовая кабина оснащается ловителем резкого торможения. В случае обрыва каната максимальный ход грузовой клети, составит не более 150 мм. Двери шахты оснащаются электромеханической блокировкой, предотвращающей их открывание при отсутствии грузовой кабины на этаже. Привод расположен вверху. Управление устройством осуществляется с помощью КПУ, с кнопками со световой индикацией, расположенных на этажах и закрепленных или на элементах самонесущей шахты или на расстоянии не далее 0,5м от нее. Все металлоконструкции покрываются эмалью серого цвета. Грузовая платформа покрываются эмалью красного цвета.
